Solución para la supervisión de estaciones de transmisión de Petróleo y Gas basada en AUTBUS

TL;DR: El bus de campo AUTBUS simplifica el cableado reduciendo los costes y aumentando la facilidad de expansión de las redes de comunicaciones en instalaciones de gas y petróleo.

Antecedentes y desafíos del sector

Las estaciones de transmisión de petróleo y gas suelen estar distribuidas a lo largo de extensas distancias, con cientos de dispositivos de campo (sensores, transmisores, actuadores) dispersos a lo largo de los oleoductos y estaciones. La supervisión y el control fiables son fundamentales para la seguridad, la eficiencia y el cumplimiento normativo.

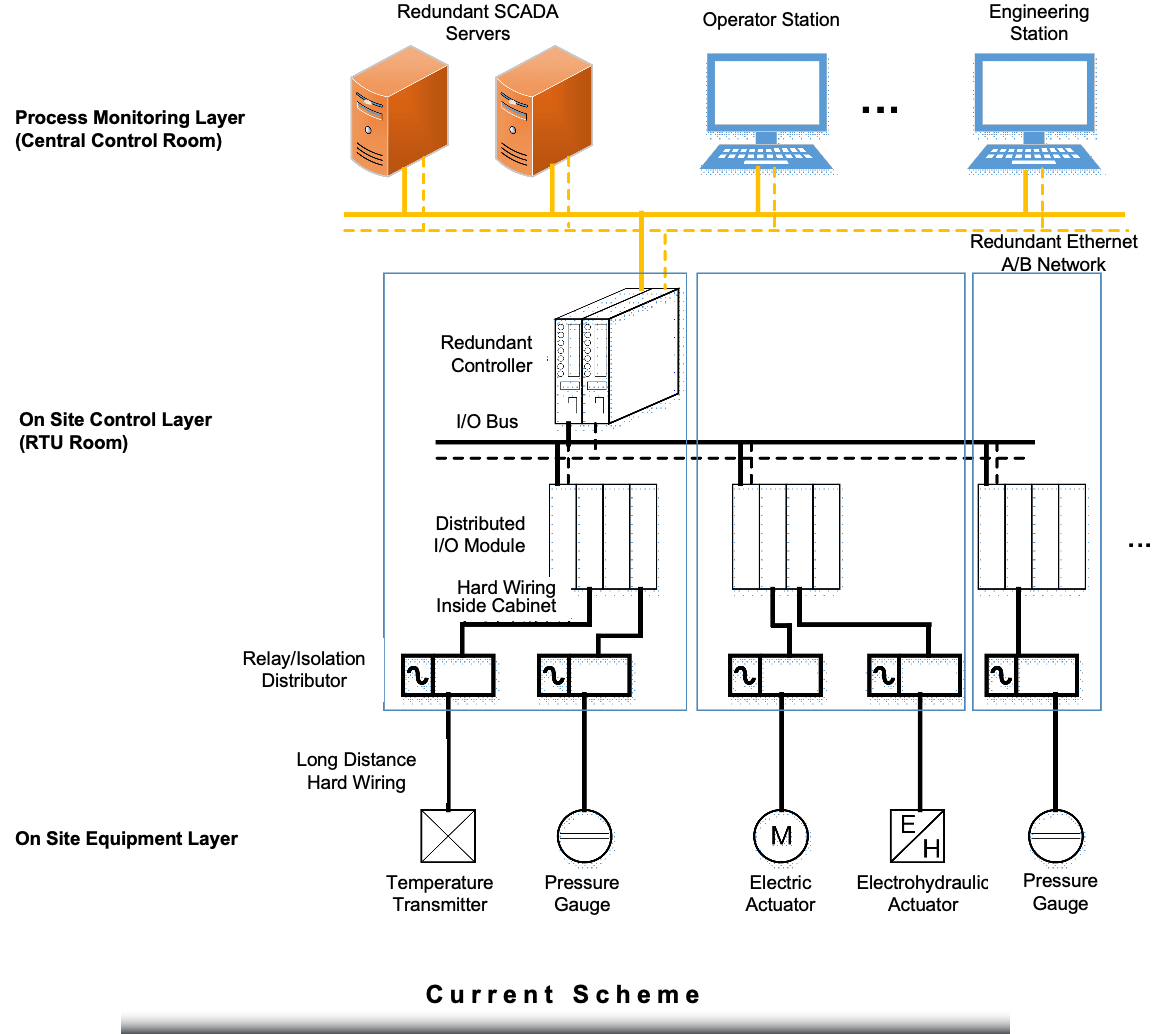

En las arquitecturas tradicionales, el sistema de monitoreo consta de una capa de supervisión de procesos y una capa de control de campo. El equipo de campo se conecta a PLC, módulos de entrada/salida y módulos terminales mediante un cableado extenso.

Esto conlleva diversos desafíos ampliamente reconocidos.:

• Altos costos de E/S: La gran cantidad de módulos de E/S y terminales ocupa espacio en los armarios y eleva la inversión.Cableado complejo: El tendido de cableado rígido a larga distancia requiere bandejas subterráneas, incrementando costos y la dificultad constructiva.Datos limitados: Cada conexión cableada transmite únicamente una variable, restringiendo las posibilidades de diagnóstico y visibilidad.Expansión complicada: Añadir o reemplazar equipos implica volver a tender cables y modificar E/S, lo que ocasiona tiempos de inactividad.

Solución basada en AUTBUS

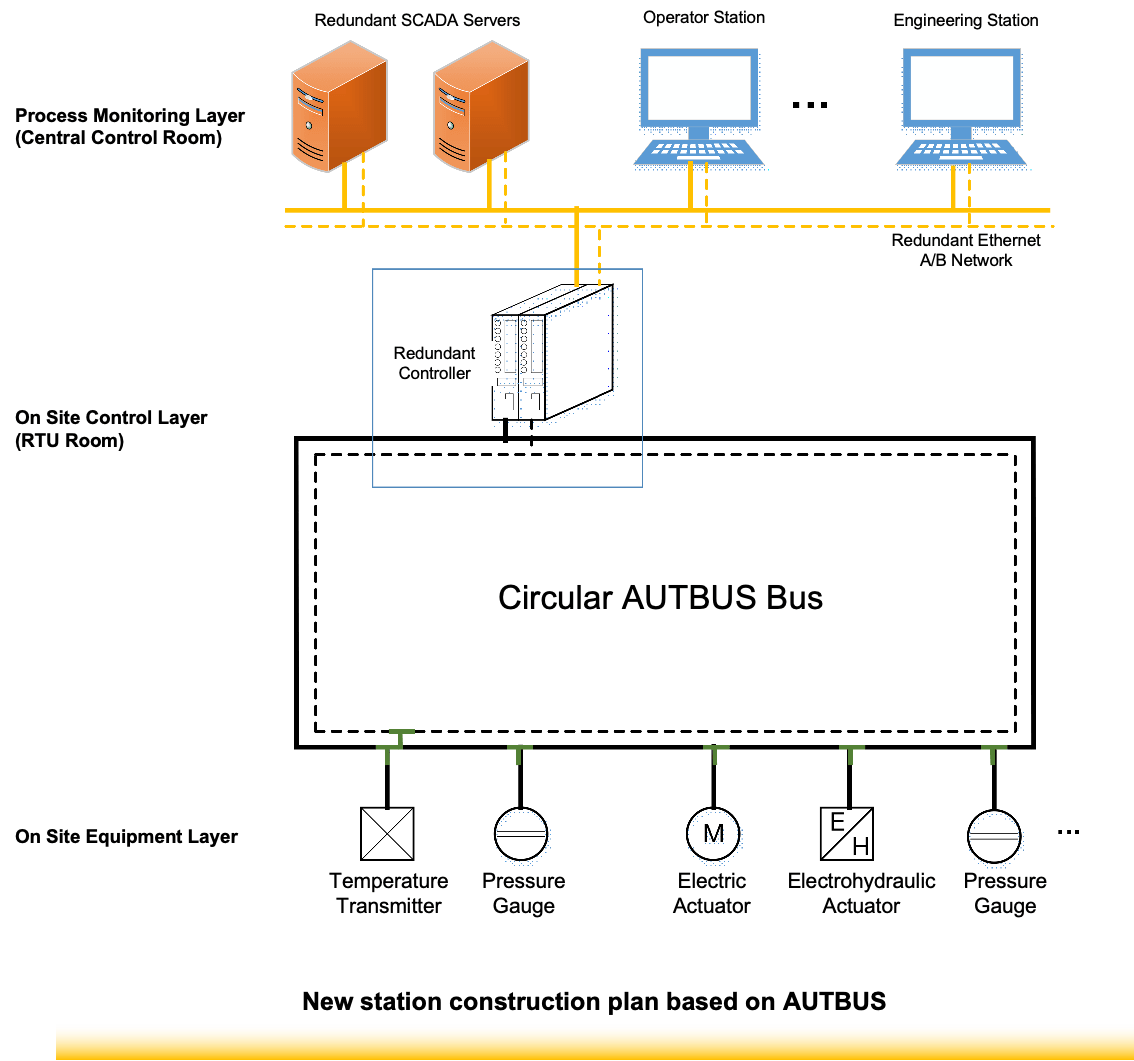

La arquitectura AUTBUS sustituye el enfoque de cableado rígido por controladores AUTBUS redundantes e instrumentos, transmisores y actuadores compatibles con AUTBUS.

En la sala de RTU, solo se requiere un gabinete compacto para los controladores. Estos se conectan directamente con los dispositivos de campo mediante un bus anular redundante AUTBUS, lo que simplifica considerablemente el sistema.

• Reducción en la inversión en equipos → Elimina la mayoría de los módulos IO, relés, aisladores y gabinetes.

• Cableado simplificado → Solo se requiere un par de cables AUTBUS desde la sala RTU hasta el campo, reduciendo al mínimo las excavaciones y labores de instalación.

• Más datos, mayores conocimientos → Los dispositivos AUTBUS transmiten simultáneamente valores de proceso, alertas de fallos en equipos, diagnósticos y comandos de control.

• Expansión y mantenimiento sencillos → Conecte nuevos dispositivos directamente al bus AUTBUS sin necesidad de reexcavar ni ampliar los gabinetes.

Propuesta de valor y beneficios

Para las estaciones de transmisión de petróleo y gas, AUTBUS representa un cambio radical en la concepción de los sistemas de monitoreo y control. Al disminuir el cableado y los módulos de E/S, los operadores reducen tanto los costos de capital como los operativos. La capacidad de transmitir múltiples señales a través de un solo par de cables otorga un conocimiento más profundo del equipo de campo, facilitando el mantenimiento predictivo y aumentando la fiabilidad del sistema.

Con una implementación de proyectos más ágil, expansión simplificada y compatibilidad total con dispositivos existentes, AUTBUS capacita a los operadores para construir infraestructuras escalables y preparadas para la digitalización, que responden a las exigencias cambiantes de los sistemas energéticos contemporáneos.

Puedes ampliar la información sobre la tecnología AUTBUS en AUTBUS – Bus industrial de comunicaciones multidrop de alta velocidad
