IEC61850 – Automatización en subestaciones eléctricas
Blogify
17 de octubre de 2025
La norma IEC 61850 es un estándar internacional desarrollado para la automatización de subestaciones eléctricas, la integración de energías renovables y la digitalización de redes eléctricas modernas123. Su objetivo principal es garantizar la interoperabilidad, eficiencia y fiabilidad en la comunicación entre dispositivos electrónicos inteligentes (IEDs) de diferentes fabricantes, permitiendo así la evolución hacia redes eléctricas más inteligentes y flexibles143.
1. Origen y Contexto de la IEC 61850
La digitalización del sector eléctrico y la necesidad de integrar tecnologías de información y comunicación (TIC) en las subestaciones impulsaron la creación de la IEC 6185012. Antes de su aparición, existía una gran dispersión de protocolos propietarios, lo que dificultaba la integración y el mantenimiento de los sistemas de automatización32. La IEC 61850 nació para unificar estos protocolos y facilitar la interoperabilidad, reduciendo costes y complejidad en la operación y mantenimiento de las instalaciones eléctricas12.
2. Objetivos y Beneficios de la Norma
2.1. Objetivos
Estandarizar la comunicación entre equipos de subestaciones eléctricas, Smart Grids y centrales de energías renovables23.
Facilitar la interoperabilidad entre dispositivos de diferentes fabricantes14.
Reducir costes de implantación, operación y mantenimiento23.
Permitir la escalabilidad y adaptación a nuevas tecnologías y servicios43.
2.2. Beneficios
Mayor eficiencia y fiabilidad en la operación de subestaciones43.
Integración sencilla de nuevas funcionalidades y tecnologías43.
Reducción significativa del cableado y simplificación de la arquitectura de red53.
Mejor respuesta ante fallos y eventos críticos gracias a la comunicación en tiempo real67.
3. Estructura General de la Norma
La IEC 61850 está compuesta por varias partes que abordan desde los requisitos generales hasta los protocolos de comunicación y pruebas de conformidad82:
Parte 1-3: Requisitos generales y ambientales para equipos y sistemas.
Parte 4-6: Gestión de proyectos de ingeniería y configuración.
Parte 7: Modelado de datos y servicios abstractos.
Parte 8-9: Protocolos de comunicación y mapeo en redes Ethernet.
4. Niveles de Comunicación en Subestaciones

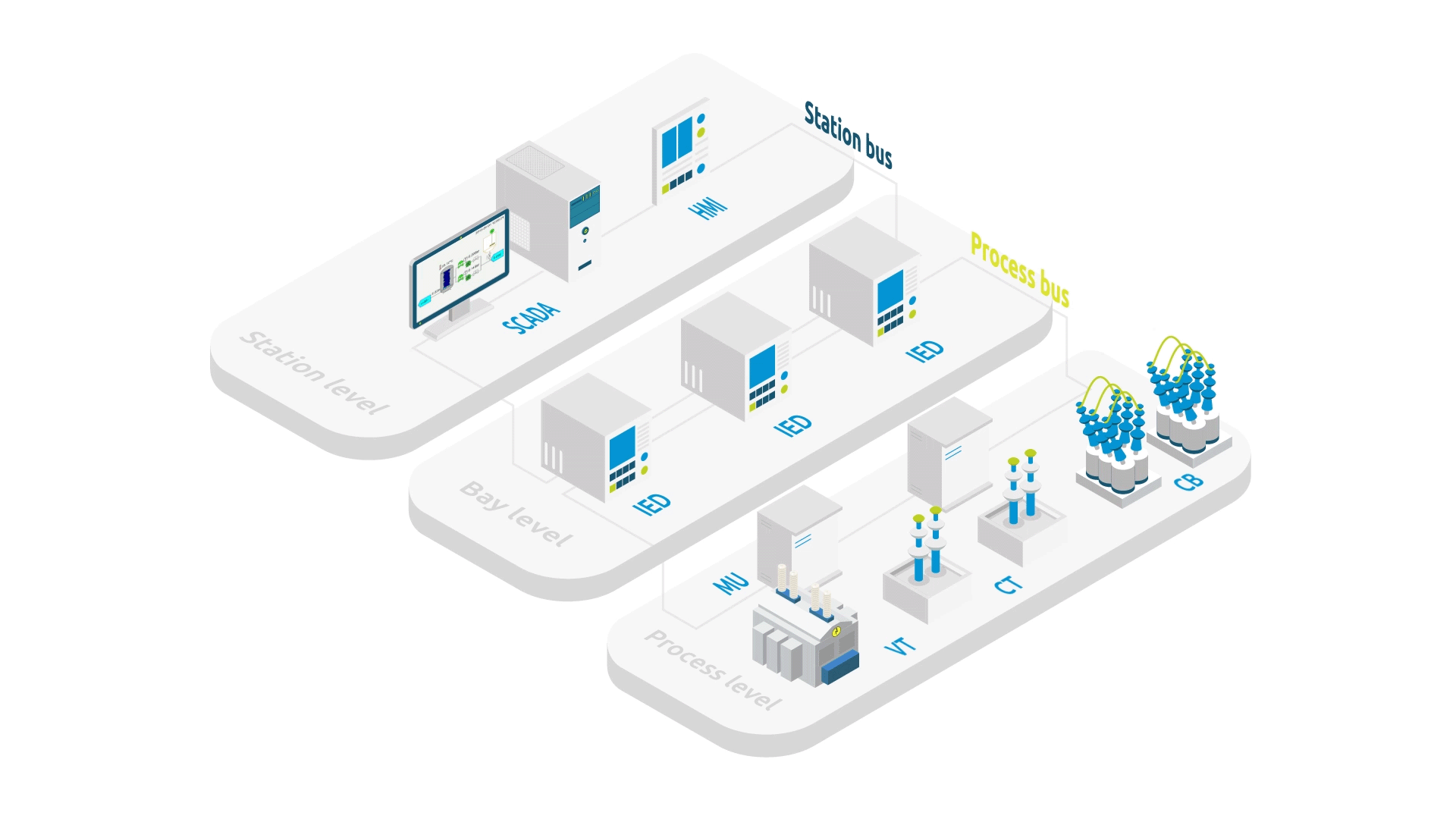

La arquitectura de comunicación definida por la IEC 61850 se organiza en tres niveles principales92:
Esta estructura permite una comunicación eficiente y jerárquica, facilitando la integración y el control distribuido92.
5. Modelado de Datos Orientado a Objetos
Uno de los pilares de la IEC 61850 es su modelo de datos orientado a objetos, que representa los elementos físicos y funcionales de la subestación como objetos con atributos y servicios definidos852. Este modelo se describe mediante el lenguaje SCL (Substation Configuration Language), lo que permite la configuración y gestión automatizada de los dispositivos85.
5.1. Nodos Lógicos
Los nodos lógicos (Logical Nodes) agrupan funciones específicas, como protección, medición o control85. Cada nodo lógico se compone de clases de datos comunes (Common Data Classes) y atributos que describen su comportamiento y estado85.
5.2. Ventajas del Modelado
6. Protocolos de Comunicación IEC 61850
La norma define varios protocolos para cubrir las necesidades de comunicación en tiempo real, control y supervisión dentro de la subestación678:
6.1. MMS (Manufacturing Message Specification)
6.2. GOOSE (Generic Object Oriented Substation Event)
6.3. Sampled Values (SV)
7. Servicios Abstractos (ACSI)
La IEC 61850 define una interfaz abstracta de servicios de comunicación (ACSI) que especifica cómo los dispositivos pueden intercambiar información y comandos, independientemente del protocolo físico utilizado85. Esto permite mapear los servicios abstractos a protocolos concretos como MMS, GOOSE o SV, asegurando la flexibilidad y la extensibilidad del sistema85.
8. Configuración y Lenguaje SCL
El SCL (Substation Configuration Language) es un lenguaje XML estandarizado que describe la configuración de la subestación, los dispositivos, sus funciones y la topología de la red85. El uso de SCL permite:
9. Implementación Práctica
9.1. Configuración de IEDs
La norma establece cómo deben configurarse los IEDs para garantizar la interoperabilidad y el correcto funcionamiento del sistema25. Esto incluye la definición de los nodos lógicos, la asignación de direcciones y la parametrización de los servicios de comunicación25.
9.2. Ejemplo de Aplicación
En una subestación moderna, los relés de protección, medidores y controladores se comunican a través de MMS para reportar estados y recibir comandos, mientras que los mensajes GOOSE se utilizan para disparos de protección en tiempo real6710. Los valores de corriente y tensión se transmiten mediante Sampled Values, permitiendo una protección más rápida y precisa610.
10. Seguridad y Redundancia
La IEC 61850 incorpora mecanismos para garantizar la seguridad y la disponibilidad de la red de comunicación76:
Redundancia: Uso de topologías PRP (Parallel Redundancy Protocol) y HSR (High-availability Seamless Redundancy) para evitar puntos únicos de fallo7.
Prioridad de mensajes: Uso de VLANs y etiquetas de prioridad para asegurar que los mensajes críticos (GOOSE) tengan preferencia en la red76.
Ciberseguridad: Aunque la norma original no incluía especificaciones detalladas de ciberseguridad, las versiones recientes y las mejores prácticas del sector recomiendan el uso de firewalls, autenticación y cifrado64.
11. Aplicaciones de la IEC 61850
11.1. Subestaciones Eléctricas
La aplicación principal es la automatización y digitalización de subestaciones eléctricas, permitiendo una operación más eficiente, segura y flexible123.
11.2. Smart Grids y Energías Renovables
La norma facilita la integración de fuentes renovables y la gestión de redes inteligentes, permitiendo el control distribuido y la respuesta rápida ante variaciones de generación y consumo23.
11.3. Vehículo Eléctrico y Control de Carga
IEC 61850 se utiliza para la gestión de puntos de carga y la integración de vehículos eléctricos en la red, facilitando la interoperabilidad y el control remoto23.
12. Desafíos y Futuro de la IEC 61850
12.1. Desafíos
12.2. Futuro
La IEC 61850 sigue evolucionando para adaptarse a nuevas tecnologías y necesidades del sector eléctrico, como la integración masiva de energías renovables, la automatización avanzada y la ciberseguridad43. Su adopción global continúa creciendo, consolidándola como el estándar de referencia para la automatización de redes eléctricas modernas43.
13. Formación y Recursos
Existen numerosos cursos, manuales y recursos en línea para profundizar en la IEC 61850, tanto a nivel teórico como práctico23. La formación continua es clave para aprovechar al máximo las ventajas de este estándar y afrontar los retos de la digitalización del sector eléctrico23.
Soluciones IEC61850 de KLG Smartec
A través de nuestro partner KLG Smartec (Kyalnd) disponemos de una completa gama de soluciones para automatización de subestaciones según IEC61850 incluyendo: switches, redbox PRP/HSR, servidores de tiempo y servidores de automatización. Puedes verlos todos en este enlace.
Conclusión
La norma IEC 61850 representa un cambio de paradigma en la automatización y digitalización de las infraestructuras eléctricas143. Su enfoque en la interoperabilidad, la eficiencia y la flexibilidad la convierten en una herramienta indispensable para el desarrollo de redes eléctricas inteligentes, seguras y preparadas para los desafíos del futuro. La comprensión y correcta implementación de la IEC 61850 es fundamental para cualquier profesional del sector eléctrico que desee liderar la transformación hacia la Smart Grid y la integración de nuevas tecnologías energéticas124.
