AUTBUS como solución para el ahorro de cableado y aumento de fiabilidad en plantas solares fotovoltaicas
Jose R. Salvador
March 03, 2025
En este artículo queremos explicarte cómo el nuevo bus industrial AUTBUS patentado por nuestro partner KLG SMARTEC puede reducir costes de cableado y aumentar la fiabilidad de las comunicaciones en plantas solares fotovoltaicas.
¿Qué es AUTBUS?
AUTBUS es un bus de comunicaciones para entornos industriales que permite velocidades de hasta 100Mb/s sobre un par de hilos y admite topologías en bus o anillo de hasta 254 nodos multi-drop con una distancia máxima de 500m
AUTBUS puede utilizarse con cables balanceados, como cables trenzados de par único, o con cables no balanceados, como los coaxiales. Con un cable de par trenzado cualificado, se pueden alcanzar hasta 254 nodos de red de datos en configuración multi-drop a una distancia de hasta 500 metros, con una velocidad de transmisión de 100 Mbit/s simultáneamente.
Si quieres conocer más a fondo la tecnología AUTBUS puedes hacerlo aquí
¿Qué topologías admite AUTBUS?

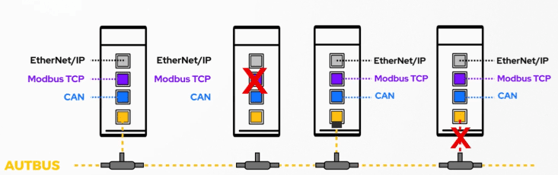

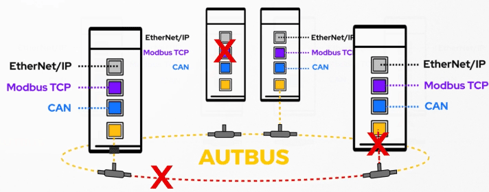

ADUTBUS admite conexión en bus o anillo. Lo que es destacable es que es una tecnología multidrop, de forma que la avería en cualquiera de sus nodos no interrumpe la continuidad del bus permitiendo la comunicación del resto de nodos.
Comunicaciones en plantas solares

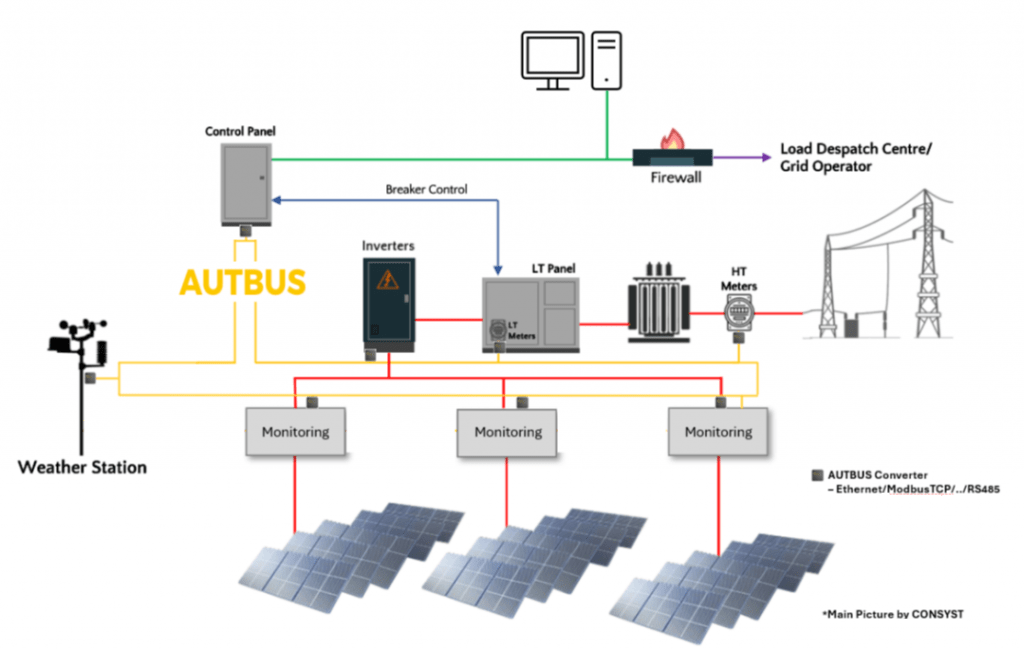

En cualquier planta solar disponemos de diferentes elementos: paneles solares, inversores y sensores entre otros. Estos elementos se encuentran dispersos geográficamente, a veces a distancias de centenares de metros lo que puede obligar a desplegar cableado de fibra óptica para las comunicaciones basadas en Ethernet.
La mayor parte de comunicaciones siguen protocolos basados en Ethernet o en comunicaciones serie RS485 (Modbus RTU), lo que implica la necesidad de desplegar y mantener dos cableados independientes.
AUTBUS vs Ethernet + RS485 – reducción de costos en cableado

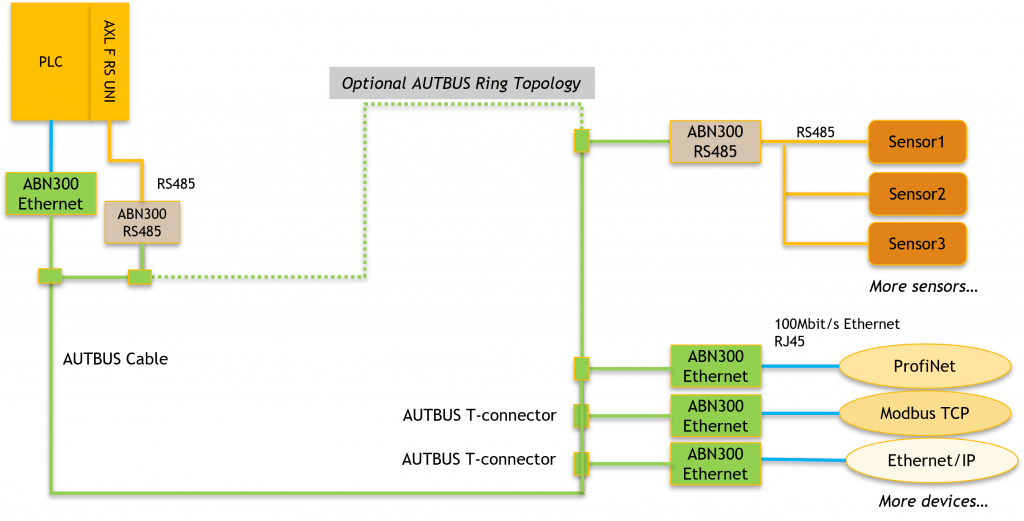

Gracias a los acopladores ANB3000 de KLG SMARTEC podemos integrar tanto el tráfico Ethernet como el tráfico RS485 en un mismo bus de campo AUTBUS. Además, gracias a su capacidad multidrop de hasta 254 nodos y una distancia máxima entre nodos de 500m podemos conectar la mayor parte, sino la totalidad, de nodos de la red de comunicaciones de la planta sin despliegue de fibra y con redundancia en anillo
Conclusión
El despliegue de AUTBUS en plantas solares fotovoltaicas presenta las siguientes ventajas:
un ahorro de costes gracias al menor número de cables UTP y un menor espacio necesario para su tendido y conexionado, permitiendo evitar un cableado para comunicaciones Ethernet y otro para comunicaciones serie RS485
un ahorro de costes por el hecho de poder utilizar un cable de dos conductores mucho más económico de compra y sobre todo instalación
una escalabilidad mucho más sencilla gracias a la posibilidad de conectar hasta 254 nodos y cubrir distancias de hasta 500m
un aumento de la fiabilidad de las comunicaciones gracias a la redundancia inherente a AUTBUS tanto ante fallos en los nodos (acopladores) como en el cableado si optamos por la topología en anillo
